▼高剛性、重切削、高穩定性，採用整體鑄造式斜床身，45°斜床身結構，並帶厚重的加強筋設計，最大限度的減少了扭曲和熱變形。
▼4聯動雙主軸同時加工，雙主軸雙刀塔設計，在多軸多通道的CNC系統及後處理程式控制下，不僅可完成4軸聯動加工，還可以實現零件自動調頭加工、同時開粗精車，具備兩個主軸工序互不干擾加工等一系列多功能。
▼2套進給軸，該系列的最高配置中有兩套X、、Z進給軸，為機床提供足夠強的銑削能力。
▼低共振，高精度，設備在雙向同時加工時，所造成最大的共振值低於5%，其表現尤為突出。雙主軸的靜止對接精度可達到0.005mm，同步對接精度可達到0.01mm，可滿足大部分的客戶需求。
▼模組化，靈活搭配，為滿足市場的需求，該結構還具有模組化設計的特點，可根據需求實現結構上的靈活搭配。
▼對向雙主軸，左右兩側同時加工，大大縮短加工時間。
▼上、下刀塔均可選配銑削功能，最多可安裝48把刀具。
▼ 從小批量多品種到大批量生產均能對應，一次裝夾，完成所有工序。
▼機床技術參數
技術參數 |
項目 | 名稱 |
| 參數 |
床身 | 床身、底座優質鑄鐵聯為一體，45°斜床身 |
加工範圍 | 床身最大回轉直徑 | 600 |
盤類最大加工直徑 | 250 |
過拖板最大加工直徑 | 250 |
棒料最大加工長度 | 600 |
最大棒材通孔直徑 | 正：51 | 副：45 |
行程進給 | X1/X2軸最大行程 | 直徑260 絲桿數據130 |
Z1/Z2/Z3軸最大行程 | 650 |
卡盤間隙 | 600 |
X1/X2/Z1/Z2/Z3軸快速移動率 | 24m/min |
X1/X2/Z1/Z2/Z3絲桿直徑/螺距 | 32/12 |
X1/X2/Z1/Z2/Z3直線導軌寬度 | 35 |
X1/X2軸伺服電機 | 11.5N.M（抱閘） |
Z1/Z2/Z3軸伺服電機 | 11.5N.M |
刀塔伺服電機 | 3N.M |
動力頭電機 | 11.5N.M |
精度 | X1/X2/Z1/Z2/Z3軸定位精度 | ±0.003/300mm |
X1/X2/Z1/Z2/Z3軸重復精度 | ±0.003/300mm |
主軸 | 主軸鼻端型式 | 正：A2-6 | 副：A2-5 |
主軸通孔直徑 | 正：?66 | 副：?56 |
主軸最高轉速 | 正：4000 | 副：4500 |
主軸伺服電機功率 | 正11/15KW | 副10/23.6KW |
液壓夾緊系統 | 8寸(卡盤) | 6寸(卡盤) |
動力頭 | 90°動力頭（正刀塔） | ER25/3000rpm |
0°動力頭（正刀塔） | ER25/3000rpm |
| 動力刀塔規格（正刀塔） | BMT55/12工位 |
伺服刀塔規格（副刀塔） | 100中心高12工位 |
刀塔 | 動力刀盤大小（正刀塔） | 350 |
伺服刀盤大小（正刀塔） | 420 |
刀柄規格（正/副刀塔） | □25*25 |
鏜孔刀桿（正/副刀塔） | ?32 |
其它 | 總電容量 | 60KW |
機床凈重 | 6000KG |
機床尺寸（長*寬*高） | 3100*2200*2000 |
本產品說明、數據和實際之間可能存在誤差，如有更改另行通知!

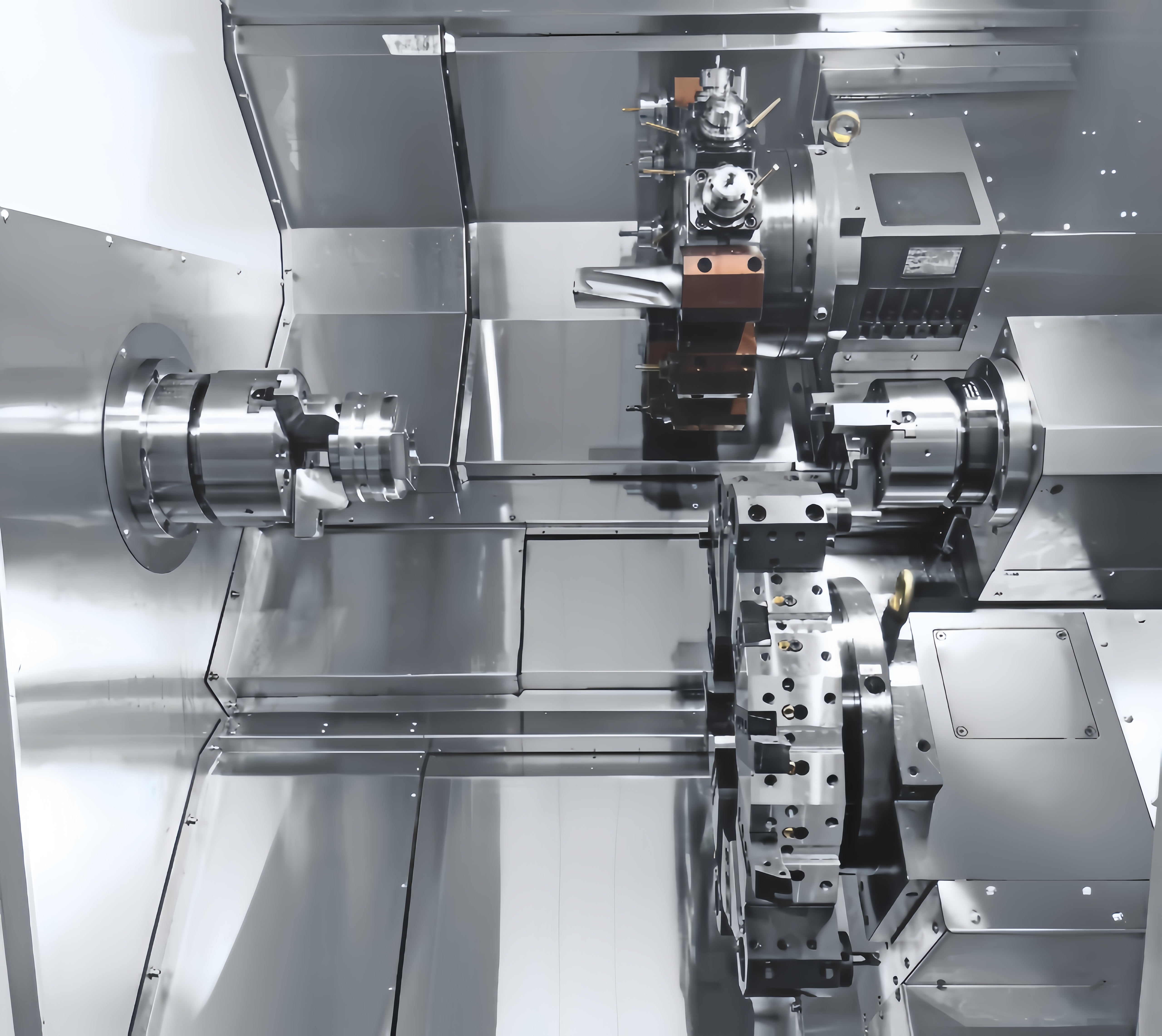

▼內部展示
